CAD Assembly

Hier is de afbeelding van mijn assembly.
Alle CAD bestanden zijn gemaakt op Solid Works.

CAD bestanden

Dit zijn de onderdelen die ik heb gemaakt voor mijn assembly.
Van de assembly zal ik zo ook nog een afbeelding op mijn blog zetten.

Modelletje

Dit is een modelletje dat ik heb gemaakt van Concept 3.
Dit was om te kijken of ik het in model net zo goed vond werken als op papier.
Ik vond het zeker een geslaagd model.

Handen Onderzoek

Onderzoek handen

Als onderzoek voor de handvaten ben ik gaan kijken wat voor handvaten er allemaal al zijn en welke vorm ik tof vind.
Omdat de bak zowel ronde als hoekige vormen bevat ben ik gaan kijken naar wat voor mijn barbecue de beste oplossing zou zijn.
Aangezien ik de handvatten uit 1,5mm dik plaatstaal wil halen ben ik gaan kijken naar wat rechtere vormen.
Zo kwam ik op het idee om een stalen rechthoek te gaan verbuigen naar een handvat.
Dit handvat zou dan gewoon hoekig worden. Dit vond ik zelf de meest efficiënte en mooie oplossing.
Ik heb daarna onderzoek gedaan naar hoe groot een mensen hand nou eigenlijk is.


De gemiddelde lengte van een volwassen mannenhand is 189 mm.
De gemiddelde lengte van een volwassen vrouwenhand is 172 mm.
De gemiddelde handbreedte voor volwassen mannen is 84 mm.
De gemiddelde handbreedte voor volwassen vrouwen is 74 mm.


Deze informatie heb ik daarna gebruikt in het maken van mijn handvatten. Zo wilde ik dat de gemiddelde grote van een mens sowieso het handvat goed zou moeten kunnen vasthouden.

Moodboard: Dierlijke vormen

Aangezien ik een out door barbecue wilde ontwerpen voor tijdens het road trippen vond ik dierlijke vormen erg interessant en leuk om te verwerken in mijn ontwerp.
Om hier meer onderzoek en inspiratie over op te doen heb ik hier een moodboard voor gemaakt.
Zie hier het resultaat.

Probleem oplossend

Kesselring Methode

Concept 2 en 3 kwamen beide erg goed uit de methode.

Maar omdat ik toch meer waarde hecht aan het functionele aspect kies ik er toch voor om concept 3 verder uit te gaan werken.

Concepten

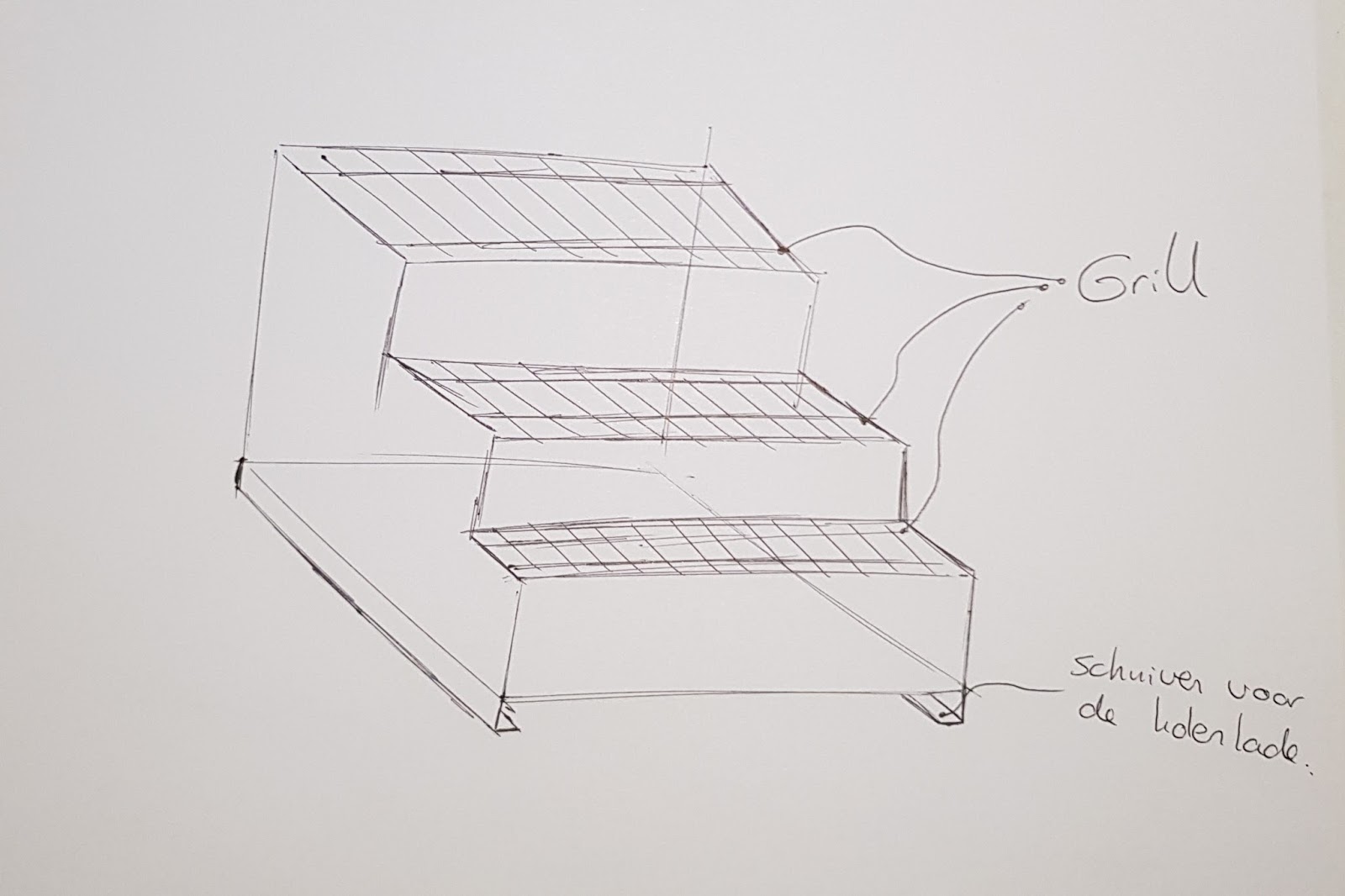

Concept 1:

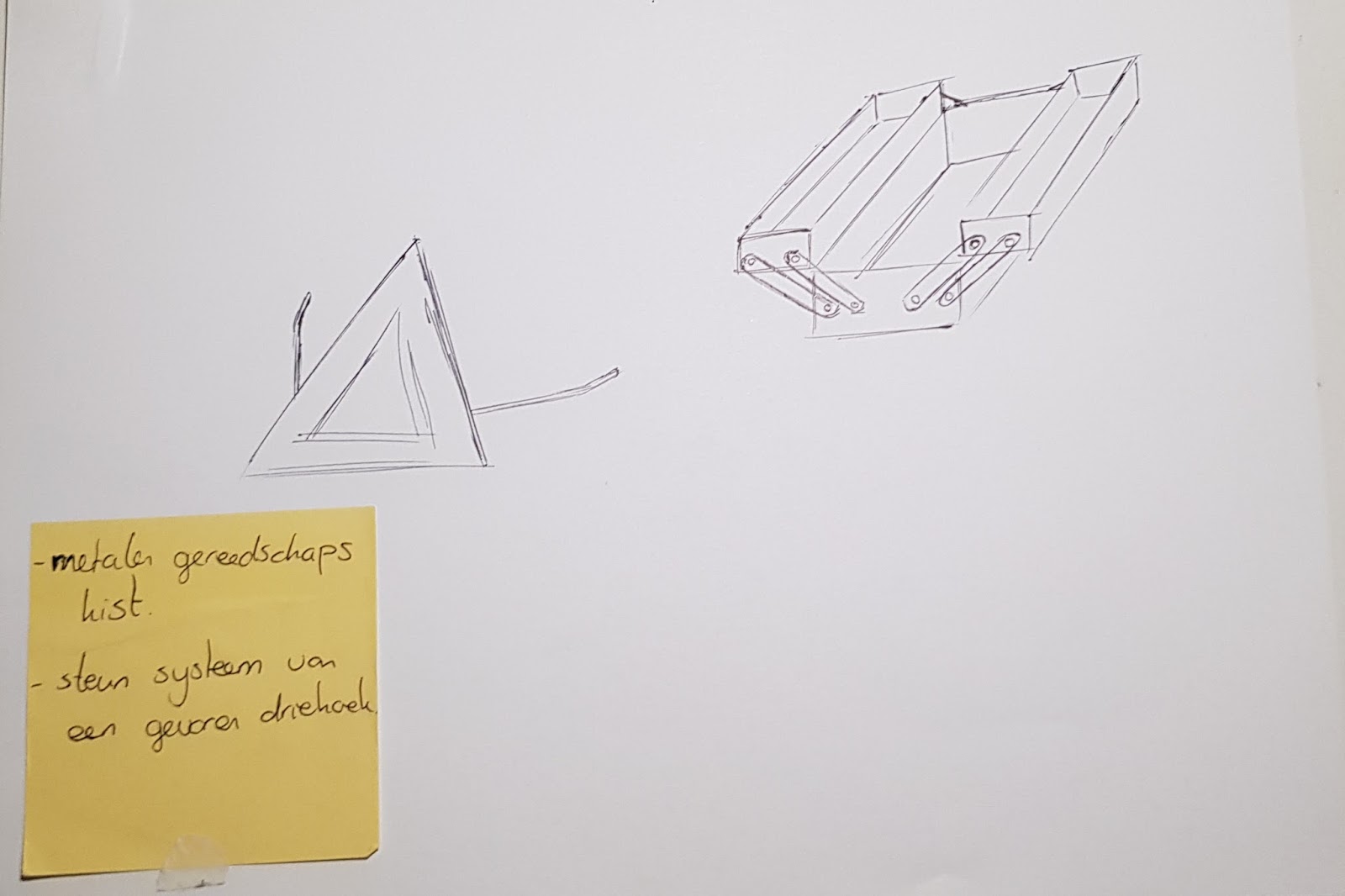

Concept 2:

Concept 3:

Functieboom

Schetsen

Socratische Methode

Samen met Austin Bakker hebben we de Socratische Methode gebruikt op onze barbecue.
Dit hebben we gedaan om verder na te kunnen denken over ons ontwerpen en mogelijke nieuwe ontwerpen.

Pakket van Eisen en Wensen

Pakket van Eisen / Pakket van Wensen

1.      Ontstaan

1.1. Ontwerp

1.1.1.      De barbecue moet voor minimaal 80% uit staal bestaan.

1.1.2.      Het is wenselijk als de barbecue gemaakt kan worden uit 1mm dik staal.

1.2. Productie

1.2.1.      De barbecue moet met de materialen en machines in de Makerspace* van het Summa College Eindhoven gemaakt kunnen worden.

1.2.2.      De barbecue moet door 1 persoon in maximaal 40 uur gemaakt kunnen worden.

2.      Verspreiden

2.1.Vervoer

2.1.1.      De barbecue moet in een krat met de afmetingen 380x540x265mm passen zonder dat er demontage plaats moet vinden.

2.2.Veiligheid

2.2.1.      De barbecue is niet geschikt voor gebruik door personen onder de 18 jaar oud.

3.      Gebruik

3.1. Doelgroep

3.1.1.      De barbecue moet door 1 persoon bediend kunnen worden.

3.1.2.

3.2.Gebruik

3.2.1.      Op de barbecue moet mogelijkheid zijn om gelijktijdig voor drie personen eten te bereiden.

3.2.2.      De barbecue moet geschikt zijn om te barbecueën op kolen.

3.2.3.      De barbecue moet op de juiste plaats gezet worden voor gebruik en dient niet meer verplaatst te worden nadat hij is aangemaakt.

4.      Afdanken

4.1.Recyclen

4.1.1.      De barbecue moet voor minimaal 70% recyclebaar zijn.

Voor woorden met een *, zie de bijlage voor extra uitleg.

Bijlage:

Machines in de Makerspace:

-          Zet bank

-          Las apparaat

-          Puntlas apparaat

-          Boor machine

-          Knabbel schaar

-          Frees machine

-          Laser snijder

-          Draaibank

-          3D printer

Moodboard Barbecue

Ter inspiratie om te kijken welke barbecues er al bestonden en om te zien welke mij wel en niet aanspraken heb ik een moodboard gemaakt.
Hierin heb ik ook een beetje gekeken naar de dingen die ik zelf interessant vind en welke gevoel ik tof vind dat bij mijn barbecue zou passen.
Ik heb nog veel meer plaatjes gevonden dan alleen deze, maar deze spraken mij het meest aan.
